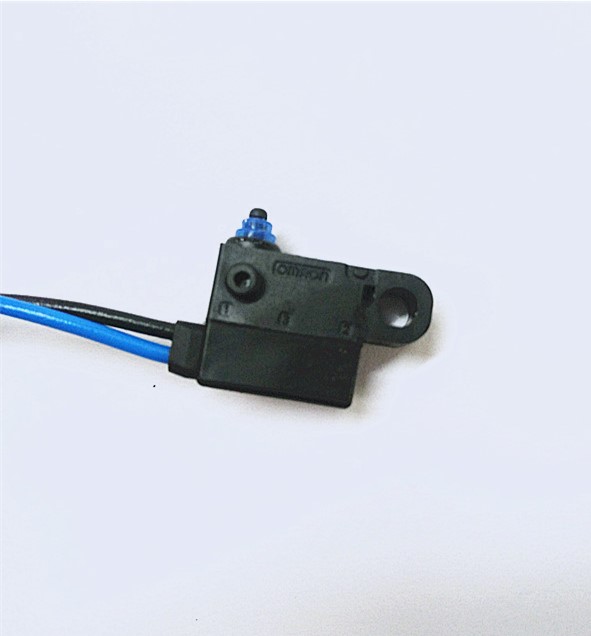

D2HW-C203ML歐姆龍微動開關

D2HW-C203ML小尺寸、可進行可靠開關的長行程開關

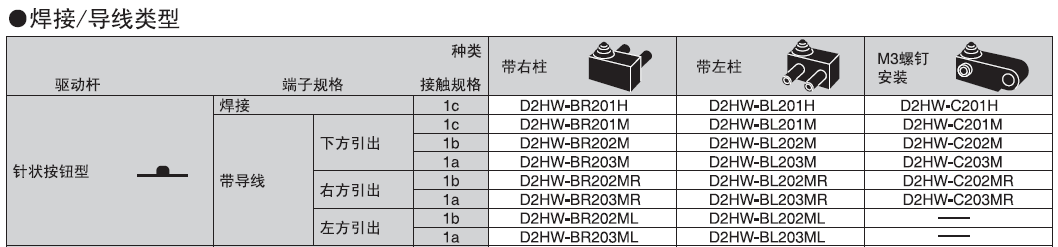

  1. 種類

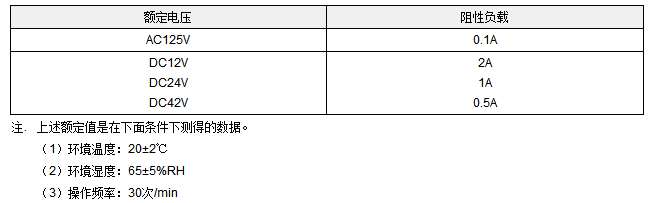

  2. 額定/性能
  3. 外形尺寸

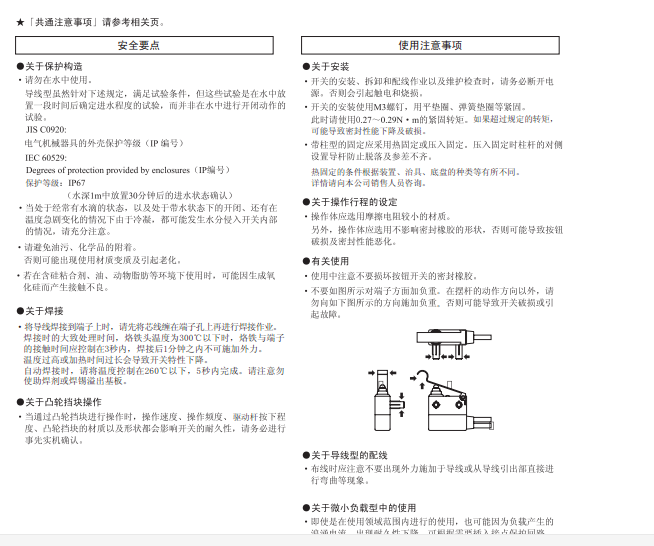

  4. 注意事項
針狀按鈕型
D2HW-20
D2HW:Dimensions1 D2HW:Dimensions2
動作特性 型號
無柱 帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.75N {76gf}
0.10N {10gf}
過行程
響應差的行程 		OT
MD 最大
1.4mm (參考值)
0.25mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
11.2mm
10.4±0.2mm
9.1mm 		7.2mm
6.4±0.2mm
5.1mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

擺桿型
D2HW-21
D2HW:Dimensions3 D2HW:Dimensions4
動作特性 型號
無柱 帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.75N {76gf}
0.07N {7gf}
過行程
響應差的行程 		OT
MD 最大
1.6mm (參考值)
0.5mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
12.8mm
11.5±0.5mm
10mm 		8.8mm
7.5±0.5mm
6mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

長擺桿型
D2HW-22
D2HW:Dimensions5 D2HW:Dimensions6
動作特性 型號
無柱 帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.5N {50gf}
0.03N {3gf}
過行程
響應差的行程 		OT
MD 最大
2.5mm (參考值)
0.8mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
15.5mm
13.3±0.8mm
11mm 		11.5mm
9.3±0.8mm
7mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

R形擺桿型
D2HW-23
D2HW:Dimensions7 D2HW:Dimensions8
動作特性 型號
無柱 帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.65N {66gf}
0.05N {5gf}
過行程
響應差的行程 		OT
MD 最大
1.9mm (參考值)
0.5mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
16.5mm
15.2±0.5mm
13.5mm 		12.5mm
11.2±0.5mm
9.5mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

滾珠擺桿型
D2HW-24
D2HW:Dimensions15 D2HW:Dimensions16
動作特性 型號
帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
0.65N {66gf}
0.03N {3gf}
過行程
響應差的行程 		OT
MD 最大
1.9mm (參考值)
0.6mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
15.3mm
14±0.6mm
12.3mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?

直葉片擺桿
D2HW-25
D2HW:Dimensions9 D2HW:Dimensions10
動作特性 型號
帶柱 M3螺釘安裝
動作力
回復力 		OF 最大
RF 最小
1.2N {122 gf}
0.05N {5 gf}
過行程
響應差的行程 		OT
MD 最大
2.5 mm (參考值)
0.7 mm
自由位置
動作位置
動作限度位置 		FP 最大
OP
TTP 最大
11.9 mm
8.1±0.8 mm
6.0 mm
注. 1. 上述外形尺寸圖中，未注公差為±0.2mm。
? 2. 動作特性為向A方向()動作時的情況。
?
      <td id="9qufx"><var id="9qufx"></var></td>







葉式擺桿型

D2HW-26






				D2HW:Dimensions9


				D2HW:Dimensions10




















													動作特性


													型號










								帶柱


								M3螺釘安裝
